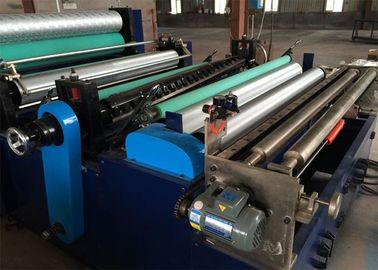

Máy xé giấy vệ sinh

Số lượng đặt hàng tối thiểu : 1bộ Giá bán : Negotiation
chi tiết đóng gói : trường hợp bằng gỗ Thời gian giao hàng : 60 ngày
Điều khoản thanh toán : T/T, THƯ TÍN DỤNG Khả năng cung cấp : 3sets / tháng
Nguồn gốc: Hà Nam, Trung Quốc Hàng hiệu: PINGAN
Chứng nhận: ISO9001:2008 Số mô hình: 2400mm

Thông tin chi tiết

Mục: Máy quấn lại rãnh Mô hình: 2400mm
Sử dụng: làm cuộn toliet nhỏ từ cuộn jumbo lớn Màu sắc: Màu xanh da trời
Điểm nổi bật:

giấy cuộn slitter rewinder

,

giấy rạch và tua máy

Mô tả sản phẩm

Máy xé giấy vệ sinh



THÔNG TIN KỸ THUẬT CHÍNH

Máy cuộn giấy vệ sinh

Thông tin kỹ thuật cơ bản
Mô hình 2500
Chiều rộng cuộn mẹ tối đa 2400
Đường kính cuộn tối đa ≦ 1200mm
Nguyên liệu thô 13-18gsm hai lớp ; 18-22gsm một lớp ; 13-15gsm ba lớp
lõi cuộn bên trong dia.of Tiêu chuẩnφ3 '(76,2mm) trừ khi có quy định khác
Kích thước đục lỗ 100mm-120mm
Số lượng chân đế thư giãn 2 chân đế
Cài đặt dữ liệu PLC
Khoảng trống đục lỗ 100-150mm
Vận hành tốc độ 80-150 triệu / PHÚT
Đường kính ngoài của cuộn thành phẩm φ90-170mm
Lõi bên trong dia.of cuộn thành phẩm φ25-50m
Cơ khí lái xe Lái xe bằng hộp số vô cấp
Hệ thống không khí Min.Máy nén khí 3HP, min.áp suất 5kg / cm2pa (do người dùng cung cấp)
Lái xe chính 3KW
Vôn 380V, 50HZ
Đơn vị dập nổi Thép thành thép thép đến thép cao su để len
Kích thước 6,6x2,97x1,7 (dài x rộng x cao); (m)
Cân nặng 4,85T
Màu sắc Màu chính: Màu vàng, Màu khung: màu xám
Chức năng chính
1

Dập nổi:

l Dập nổi đơn

l Thép để dập nổi cao su

l Dập nổi bằng khí nén

l Mẫu dập nổi: theo mẫu của khách hàng, sẽ được xác nhận bởi người mua và người bán, chúng tôi có thể cung cấp một số mẫu để người mua lựa chọn hoặc người mua có thể cung cấp thiết kế của riêng mình

l Con lăn thép được thực hiện bằng cách xử lý xói mòn, trong khi con lăn cao su chịu nhiệt, có thể đeo và sử dụng lâu bền

l Hai con lăn có thể được tách rời và giải phóng khỏi lực truyền động của máy chính để sản xuất các sản phẩm không có dập nổi;

l Bề mặt con lăn bằng thép được xử lý bằng cromat trong khi phần nổi rõ ràng và có thể điều chỉnh khoảng cách trên con lăn dập nổi.

2

Bộ phận giữ giấy thô:

l Với cuộn cha Bộ tải khí nén.

l Hai trục cuộn jumbo có thể chịu cuộn jumbo 1-1,5 tấn mà không bị uốn cong, có thể đảm bảo sự song song của lõi giấy

l Để sản xuất cuộn jumbo một lớp trong khi hai cuộn có thể phức tạp, cuộn jumbo có thể di chuyển, trong khi vị trí của cuộn jumbo có thể điều chỉnh;

l Có hai bộ con lăn điều chỉnh độ căng, có thể điều chỉnh độ căng của cuộn jumbo tự động

l 2-4 Lớp cuộn Jumbo: Mỗi khung giữ cuộn jumbo sử dụng hai miếng đai dẹt có chiều rộng trên 200MM và độ dày không dưới 3mm.

l Có áp suất tăng qua xi lanh khí trên giá đỡ xả cuộn jumbo, đường ống dẫn khí trên toàn bộ máy không được thấp hơn Φ10MM, trong khi ống dẫn khí chính không được thấp hơn Φ12MM.

l Áp suất có thể điều chỉnh trên tất cả các bộ phận khí nén;

4

Đơn vị đục lỗ:

v Kích thước đục lỗ: 100mm

v Dung sai kích thước đục lỗ: ± 1mm

v Một cuộn đục lỗ xoay với 3-4 chiếc lưỡi đe xoắn được gắn trên đó.

v Một cuộn đục lỗ cố định với 1 lưỡi móp

5

Bộ thu gom lõi giấy vệ sinh:

v Tự động thả ống trong khi cuộn thành phẩm cuối cùng được đẩy ra

v Trong khi lõi giấy hoàn thành, nó sẽ ngừng chạy

v Nạp lõi giấy: Nạp tự động từ thùng lõi.

6

Đơn vị tua lại:

v Loại tua lại: tua lại 3 trục

v Con lăn cuộn đáy: 2 trục

v Con lăn cuộn trên: 1 trục, kiểu treo khí nén

v Xếp dỡ thành phẩm: Tự động

v Chuyển động của thùng lõi: Điều khiển khí nén

số 8

Nhật ký cắt đuôi, dán và niêm phong

Tự động đồng bộ hóa kết thúc

Phun keo thẳng có thể tự động cắt giấy trong lúc đó.



9

Hệ thống kiểm soát

l Điều khiển chương trình: bằng Bộ điều khiển logic có thể lập trình (PLC)

l Cài đặt dữ liệu: trên bảng điều hành

l Điện áp điều khiển: Nguồn điện ổn định 24V

l Với Máy phát hiện đứt giấy trên mỗi giá đỡ

l Báo hết lõi giấy: khi hết lõi giấy trong thùng lõi, báo động sẽ tự động.

l Điều chỉnh tốc độ bằng biến tần

l Đèn báo sự cố (đang chạy, báo khởi động hoặc sự cố);

l Sử dụng bộ biến tần để điều khiển động cơ chính

l Trang tính của Kiểm soát cuộn hoàn thành: Tăng lên cho đến khi đạt được Trang tính đã thiết lập

10   Bộ phận đẩy ra cuộn giấy thành phẩm tự động
11

Bộ phận Lái xe & Phụ kiện Điều chỉnh:

l Hệ thống dẫn động được thực hiện bằng bánh xích và đai dẹt;

l Sử dụng bánh xe căng để điều chỉnh độ căng của dây đai;

l Có một điều chỉnh độ căng cho chiều rộng của cuộn jumbo;

l Con lăn đắp nổi và con lăn dao đều sử dụng bạc đạn Nhật Bản (NSK), còn lại các bộ phận khác có thể là thương hiệu nổi tiếng.

12

Những sản phẩm hoàn chỉnh:

l Không có nếp nhăn và không có lỗ hỏng trên cuộn lại sản phẩm;

l Đường kính tua lại phải đạt đến số lượng được chỉ định;

l Chiều dài rạch có thể được thực hiện theo đơn đặt hàng, rạch thẳng và không xiên;

l Keo dính cố định;

l Hình nổi rõ ràng không tách lớp;

l Yêu cầu kiểm tra máy: tốc độ 0-180 / phút;

l Tỷ lệ sản phẩm bị từ chối ≤0.5 % (không bao gồm cắt phần thừa).

Bộ phận lắp ráp điện & những thứ khác
Không Tên bộ phận Nhãn hiệu Nơi ban đầu
1 Màn hình cảm ứng WEINVIEW Đài loan
2 PLC Đồng bằng Đài loan
3 Biến tần Đồng bằng Đài loan
4 Bảng tần số Đồng bằng Đài loan
5 Chiết áp ACME Trung Quốc
6 Chuyển đổi nguồn điện Ming-Wei Đài loan
7 Công tắc tiệm cận TOKY Trung Quốc
số 8 Công tắc không khí LS Hàn Quốc
9 Chuyển tiếp OMRON Nhật Bản
10 Công tắc tơ LS Hàn Quốc
11 Bảo vệ quá tải nhiệt LS Hàn Quốc
12 Liên hệ trì hoãn CHNT Trung Quốc
13 Công tắc quang điện JINLIDA Trung Quốc
14 Báo động âm thanh và ánh sáng NANZHOU Trung Quốc
15 Cái nút CHUANZHOU Trung Quốc

Danh sách giao hàng



Không Tên bộ phận Định lượng Nhận xét
1 Trục giấy thô 2
2 Giá đỡ trục giấy thô 4 Mỗi con lăn giấy thô có hai ngăn chứa cho mỗi bên
3 Bể chứa khí 1 8L
4 Bể keo 1 10L
5 Dao đục lỗ 4 Hai trên máy, hai để sao lưu
6 Hộp công cụ 1
7 Sổ vận hành 1
số 8 Mỏ lết điều chỉnh 1 bộ
9 Trình điều khiển vít (loại- và +) 1 bộ
10 cảm biến 1 cái
11 Nút màu xanh lá cây 2 cái
12 Nút đỏ 1 cái
